Schiedel ICS

TŘÍVRSTVÝ NEREZOVÝ KOMÍNOVÝ SYSTÉM

Schiedel ICS je univerzální třívrstvý nerezový systém, vhodný pro všechny druhy paliv a většinu typů spotřebičů. Vhodný jako dodatečný či fasádní komín. Lehká konstrukce, bez nutnosti základu, velmi rychlá a jednoduchá montáž.

V nabídce v provedení izolace 25 mm – ICS 25 nebo 50 mm – ICS 50. Standardní provedení s lesklým pláštěm, lze i varianta s broušeným povrchem či varianta beze spon tzv. provedení SMOOTH.

ICS 25

Tloušťka stěny 0,5 mm (DN 80-350);
0,6 mm (DN 400-700)
Tloušťka tepelné izolace 25 mm
Průměry: 80 – 700 mm

ICS 50

Tloušťka stěny 0,6 mm a 1mm
Tloušťka tepelné izolace 50 mm
Průměry: 150 – 700 mm

Výhody

Provozní spolehllivost

Průběžná tepelná izolace
Nízké povrchové teploty
Při použití těsnění i pro přetlakový provoz
Systémový přechod z jednoplášťových systémů
Vnitřní i venkovní montáž
Také pro volně stojící komíny
Záruka 10 let

Mnohostranně použitelný

Komínový systém ICS je použitelný pro konstrukci samostatných i společných komínů. Nízká hmotnost a snadná montáž dávají předpoklad k použití systému také jako fasádní komíny.

V rámci systému ICS je k dispozici ucelená řada komínových nástavců na keramické komíny Schiedel.

Ze systému je možno vytvořit kompletní spalinovou cestu složitějšího tvaru, to je jak vlastní komín, tak i kouřovod.

Varianta ICS 5000 umožňuje odvod spalin ve vysokém přetlaku do 5 000 Pa.

Bez tepelných mostů

Průběžná tepelná izolace z minerálních vláken
U ICS 50 s izolační vrstvou 50 mm

Rychlá a bezpečná montáž

Ideální rozměry pro ruční montáž
Nepatrná hmotnost dílů
Vysoká stabilita systému
Ihned schopný provozu
Suchá montáž, mechanické spoje

Dokonalý vzhled

Dokonalý vzhled zajišťuje vnější nerezový plášť z oceli 1.4301 s vysoce leštěným povrchem. Uplatnění najde jako výrazný architektonický prvek v interiéru i exteriéru.

Technické údaje

Zatřídění:	T450 N1 D V3-L50050 G50 T450 N1 W v2-L50050 O50 T200 P1 W V2-L50050 O25
Provoz:	Podtlak / Přetlak – V provedení ICS 5000 vysokopřetlak
Paliva:	Olej, Plyn, Pevná paliva
Provozní teplota:	do 450 °C
Vnitřní vložka:	Ocel: 1.4404 / Tloušťka 0,6 mm / alt. 1,0 mm
Vnější plášť:	Ocel: 1.4301 / Tloušťka 0,5 mm – 0,7 mm / leštěná
Tepelná izolace:	Minerální 25 / 50 mm
Tepelný odpor:	R37 m²K/W (25 mm) / R56 m²K/W ( 50 mm)

Rozměry a hmotnosti	ICS 25	ICS 50
Vnitřní Ø	Vnější Ø	Vnější Ø
80	132,2	–
100	152,2	–
130	182,2	232,4
150	202,2	252,4
180	232,2	282,4
200	252,2	302,4
230	282,2	332,4
250	302,2	352,4
300	352,2	402,4
350	402,2	452,4
400	452,2	502,4
450	502,2	552,4
500	552,2	602,4
600	652,2	702,4
700	752,2	802,4

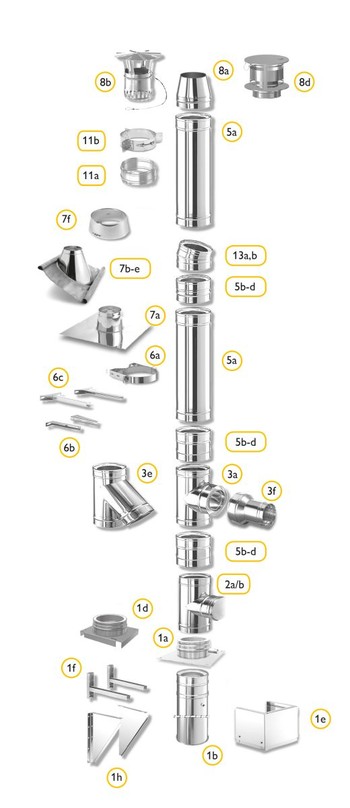

PRVKY SYSTÉMU

Systémové díly

1a Dno s odvodem kondenzátu
1b Dno s podpěrou
1c Dno s odvodem kondenzátu dolů
1e Nástěnná konzola
1i Vynášecí díl
1j Dno bez desky
2a/b Díl s kontrolním otvorem
3a Sopouch 90°
3e Sopouch 45°
3f Přechodový díl
5a Rovný díl 955
5b Rovný díl 455
5c Rovný díl 205
5d Rovný díl 155
6a Přestavitelné lůžko
6b Prodloužení
6c Prodloužení
7a Prostup střechou 0°
7b-e Prostup střechou 3-45°
7f Protidešťová manžeta
8a Kónická hlavice
8b Protidešťová hlavice (do Ø 300)
11a Statická spona
11b Kotvící objímka
13a Koleno 15°
13b Koleno 30°

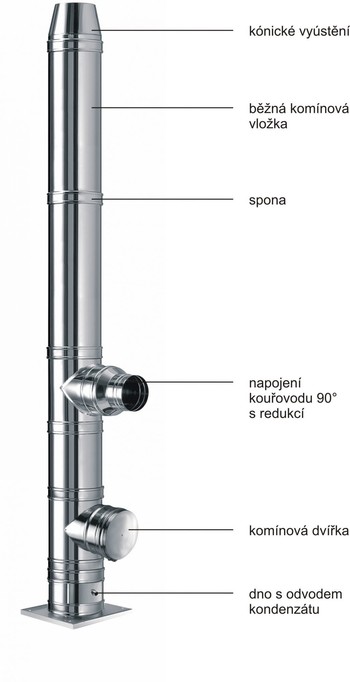

SKLADBA SYSTÉMU
