Regulace hoření ke krbovým a kamnovým vložkám EQ

Popis regulátoru

Nejvyšší řada automatické regulace hoření je určena pro komplexní ovládání a zobrazení teplovodního vytápění v RD ve spojení s krbovou vložkou s teplovodním výměníkem. RegEQ obsahuje automatickou regulaci hoření, týdenní termostat a ekvitermní regulaci. Díky grafickému displeji získáte informaci o teplotách jednotlivých čidel, stavů natočení servopohonů a sepnutí/rozepnutí externích zařízení /čerpadel, elektropatrony, záložního plynového – elektrického zdroje, apod./.

Regulace vytápění ovládá topný systém dle nastavené ekvitermní křivky a/nebo dle vztažné teploty v interiéru. Obsahuje přednastavené, nejčastěji používané topné systémy. Jde o otevřený systém, který umožňuje úpravy parametrů a funkcí k jeho maximálnímu využití.

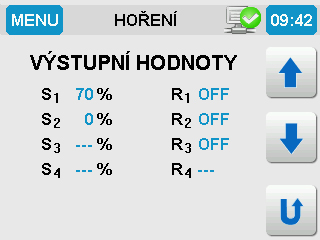

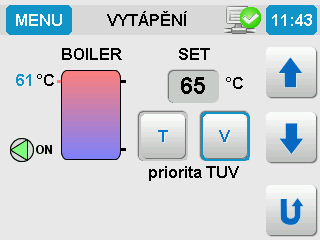

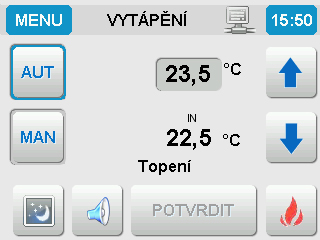

Příklad zobrazení obrazovek

Regulace hoření spočívá v regulaci optimálního množství vzduchu do topeniště s cílem dosažení maximální účinnosti spalovacího procesu a nízkých emisních hodnot. Tato regulace probíhá ve 20 změnách pohybů klapky v celém průběhu hoření. Použití automatické regulace hoření uspoří cca 30% energie. Regulátor mj. obsahuje užitečnou funkci zvukové signalizace, která upozorňuje uživatele o vhodnosti přiložení paliva. Tato funkce je vypínatelná.

Základní vlastnosti

Prodlužuje proces hoření a interval přikládání
Snižuje spotřebu paliva
Zabraňuje přetopení topného systému
Zvyšuje bezpečnost topení
Signalizuje opticky a zvukově potřebu dalšího přiložení paliva /možnost vypnutí/
Prodlužuje životnost topného systému
Znatelně zvyšuje účinnost topného systému
Vylepšuje tepelnou pohodu vytápěného prostoru

Technické vlastnosti

Regulace spalovacího procesu v topeništi
Řízení primárního okruhu teplovodního vytápění
Řízení nabíjení AKU nádrže
Spínání záložních kotlů a el. topných těles
Alarmové funkce
Ukládání historie regulační činnosti na SD kartu
Aplikační software na PC
Přednastavené topné systémy v paměti
Design určený do interiéru
Barevný dotykový displej
Jednoduché uživatelské ovládání v českém jazyce
Grafické zobrazení topného systému /keramické tahy nebo teplovodní okruh/

Určení

Ohniště se spalinovým výměníkem a teplovodním výměníkem
Ohniště s teplovodním výměníkem a akumulační nádrží
Soustava s krbem, aku nádrží a radiátory
Soustava s krbem, aku, radiátory a TV
Soustava s krbem, aku, radiátory a TV a záložním zdrojem jako jsou eletrické patrony, plynový kotel atd.

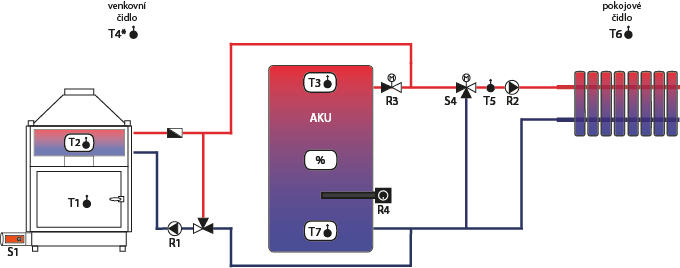

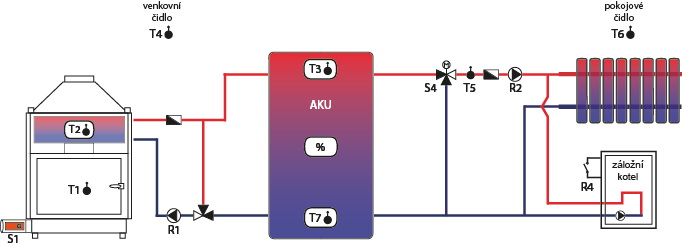

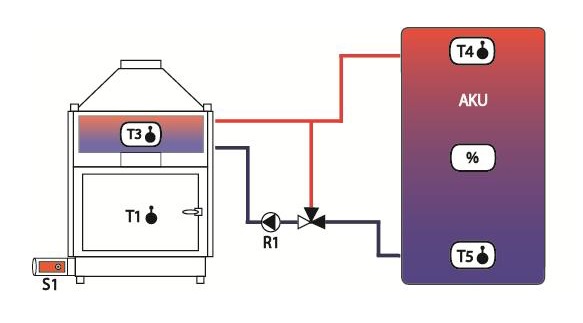

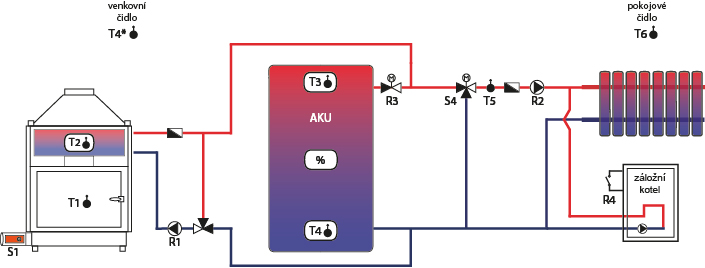

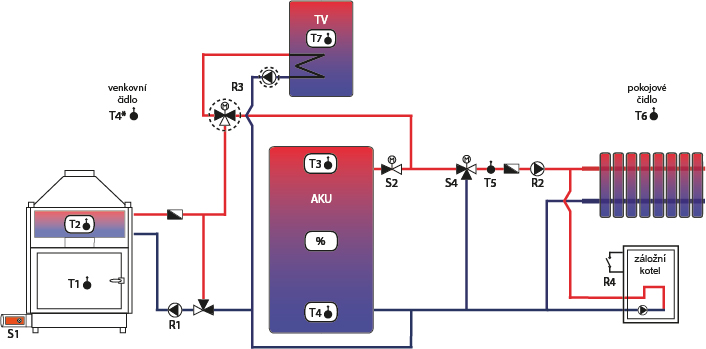

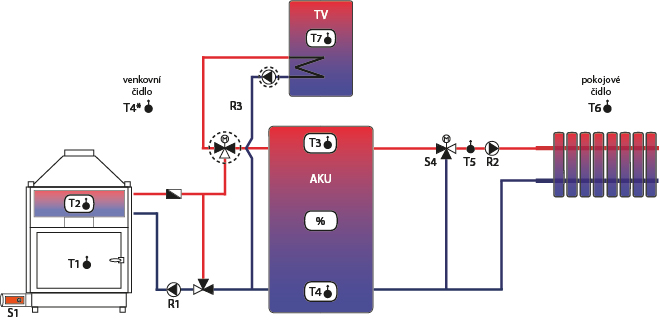

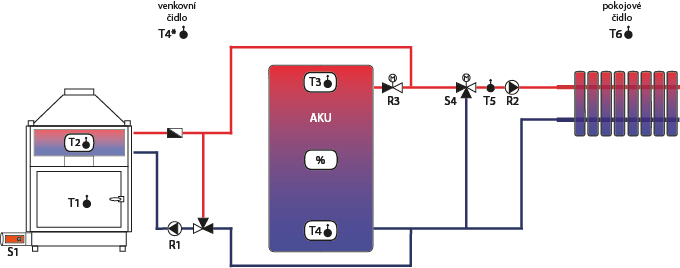

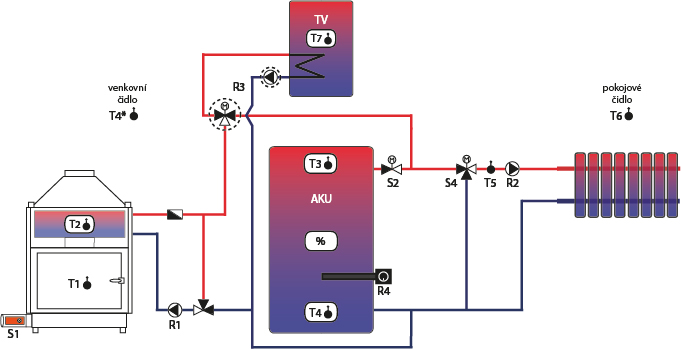

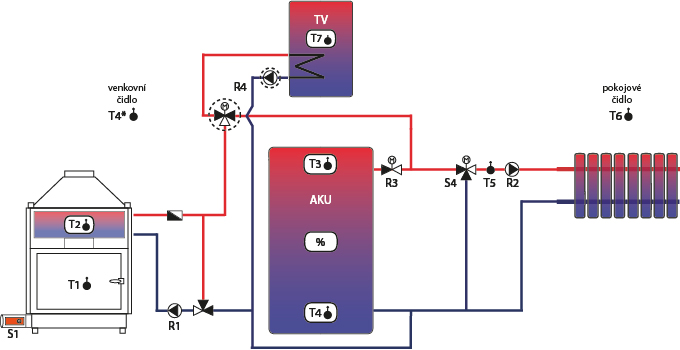

Předdefinované systémy vytápění

zapojení I	zapojení II	zapojení III	zapojení IV	zapojení V

zapojení VI	zapojení VII	zapojení VIII	zapojení IX	zapojení X

Automatickou regulaci lze instalovat do téměř všech dostupných krbů a topenišť kamen. Jedinou podmínkou je centrální přívod vzduchu do topeniště a to většinou v podobě příruby o pr. 100, 120 nebo 150 mm /atypické tvary a velikosti řešíme individuálně/.

Výběr ze 4 variant čelního panelu

Rádius	Nerezový	Plexisklo - bílé nebo černé	skleněnný- bílé nebo černé

Uživatelské zobrazení

Dotykový displej je k dispozici ve dvou barevných variantách a to svěží barevné a pak v čisté monochromatické. Dále jsou na displeji přehledně zobrazovány informace o všech hodnotách topného systému.

Zobrazení během regulace

teplota spalin / °C /
poloha klapky regulující množství vzduchu do ohniště / 0 – 100 % /

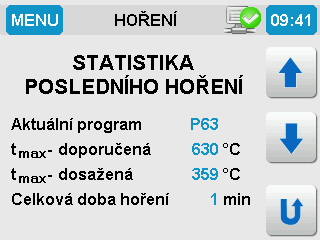

statistika posledního hoření

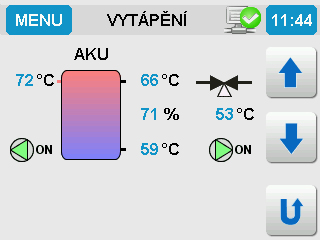

grafický přehled teplovodního systému
grafické ovládání zásobníku na TV

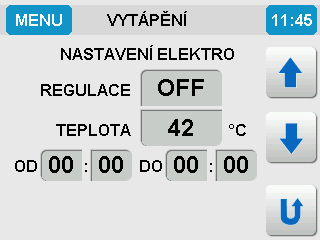

uživatelské nastavení elektro patrony
soupis vstupních a výstupních hodnot
volba režimu hoření

Nastavení

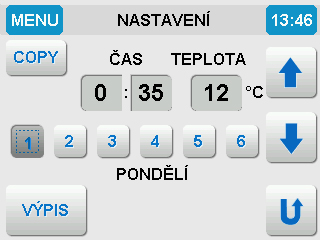

týdenní termostat
ekvitermní křivka
režim hoření /útlumový, normální, zvýšený/
zap/vyp zvukové signalizace
jas displeje
zap/vyp zobrazení displeje během regulace
jazykové mutace
druh melodie

Blokové schéma a komponenty regulace RegEQ

Vstupy

2 vysoké teploty zpravidla topeniště, komínový tah
5 nízké teploty – teplovodní výměník, akumulační nádrž
1 externí spínací vstup - možnost zapojení dveřního spínače
1 microSD karta – zaznamenávání veškeré historie teplot, stavů servopohonů a relé kontaktů
Wifi modul – online zobrazení uživatelských obrazovek ve formě webového serveru

Výstupy

4 servomotory – klapka centrálního přívodu vzduchu, servopohon směšovacího ventilu, atd.
4 relé – spínání/vypínání oběhových čerpadel, zónový ventil, přepínací ventil, elektro-patrona, záložní kotel

Provoz

Start regulace hoření se provádí před každým přiložením paliva stiskem tlačítka na panelu nebo formou automatického startu v případě instalace dveřního spínače. Na displeji je možno zobrazit průběh teploty spalin nebo stav polohy regulační klapky / v procentech, 0 – uzavřená klapka, 100 – otevřená klapka/. V případě požadavku je možno regulaci přepnout do manuálního režimu a nastavit pevnou polohu klapky.

Parametry centrální jednotky

Hmotnost centrální jednotky:	470g
Příkon maximálně	6W, Stand-by režim 0,2W
Rozměr zobrazovacího panelu:	150 x 100 x 32 mm /d x š x h/
Rozměr podomítkové krabičky:	134 x 85 x 27 mm /d x š x h/
Rozměr instalační krabice:	255 x 180 x 90 mm /d x š x h/

Obsah balení

centrální jednotka
zobrazovací displej s instalační krabicí
teplotní čidlo spalin + šroubení
regulační klapka pr.100, resp. 120, 150 mm
servopohon Timpex 24V/AC/DC/Belimo/
propojovací kabely
dokumentace
