KOMBIGAS

V prvním průduchu je osazena tenkostěnná keramická vložka průměru 18 nebo 20 cm s hrdlovými spoji, opatřená tepelnou izolací.
Druhá část tvárnice vytváří uzavřenou šachtu, ve které je vložena nově nerezová vložka systému (inovace 2019) pro odvod spalin od plynového spotřebiče. Prostorem mezi touto vložkou a stěnou tvárnice je přiváděn současné spalovací vzduch.

Poslední částí tvárnice je samostatná víceúčelová šachta, kterou lze využít mimo jiné pro připojení solárního systému. Vznik tepelných mostů je v oblasti obou šachet eliminován integrovanou tepelnou izolací ve stěně tvárnice.

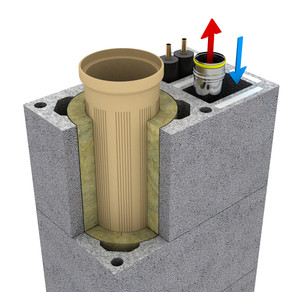

Multifunkční dvouprůduchová komínová tvárnice

• samostatný komínový průduch pro pevná paliva – krb, krbová či kachlová kamna apod. s průměrem 180 nebo 200 m
• samostatná šachta s nasáváním vzduchu k plynovému kondenzačnímu kotli a pro odvod spalin nerezovou vložkou 80 mm
• samostatná šachta pro vedení dalších instalací např. od solárních panelů
• s integrovanou tepelnou izolací v obou šachtách
• minimální rozměr tvárnice s velkým užitkem 360 / 580 mm

S broušenou ložnou spárou

• pro jednodušší a rychlejší montáž

Izostatická keramická vložka 66 cm

• systém UNI Advanced
• pro všechny typy paliv

Nerezové odkouření pro plynové kondenzační spotřebiče

• v tepelně izolované šachtě

Možnost dalších vedení

• např. solární kolektory apod.
• v druhé šachtě s integrovanou izolací

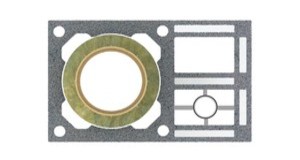

Úspora místa v dispozici

• K dispozici jsou průduchy 180 a 200 mm pro odvod spalin od spotřebiče na pevná paliva
  – izostatická tenkostěnná vložka s hrdlovým spojem
• Pro plynový kondenzační kotel je k dispozici průduch 80 mm z nerezového potrubí. Šachta okolo vložky slouží na přívod vzduchu do kotle.
• Rozměr zateplených šachet je 105/ 170 mm.

Technické údaje

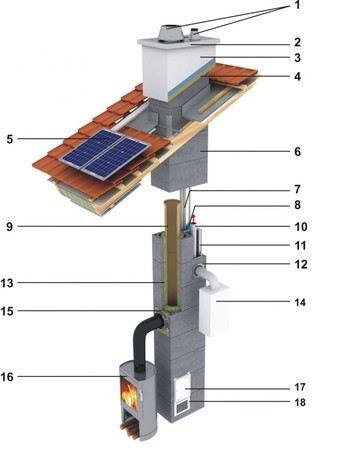

Skladba systému

1. kónické vyústění
2. přivětrávací krycí deska
3. omítka
4. zateplení
5. solární kolektory
6. komínová tvárnice s broušenou ložnou spárou
7. solární vedení
8. přívod vzduchu ke kondenzačnímu kotli
9. izostatická vložka 66 cm
10. nerezové odkouření
11. integrovaná tepelná izolace šachet
12. čelní deska kovová
13. minerální tepelná izolace
14. plynový kondenzační spotřebič
15. čelní deska minerální
16. lokální spotřebič na pevná paliva
17. komínová dvířka
18. větrací mřížka

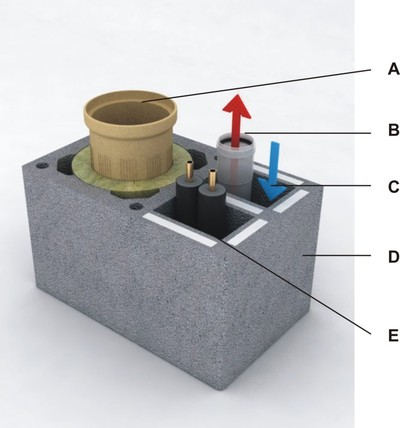

A.  keramická tenkostěnná izostatická vložka 66 cm
B.  odvod spalin od plynového spotřebiče plastovým potrubím
C.  přívod spalovacího vzduchu tepelně izolovanou šachtou
D.  komínová tvárnice s integrovanou tepelnou izolací a broušenou ložnou spárou
E.  solární potrubí v druhé izolované šachtě
